De kleine reus: glasvezels die een revolutie teweegbrengen in compacte beeldvorming

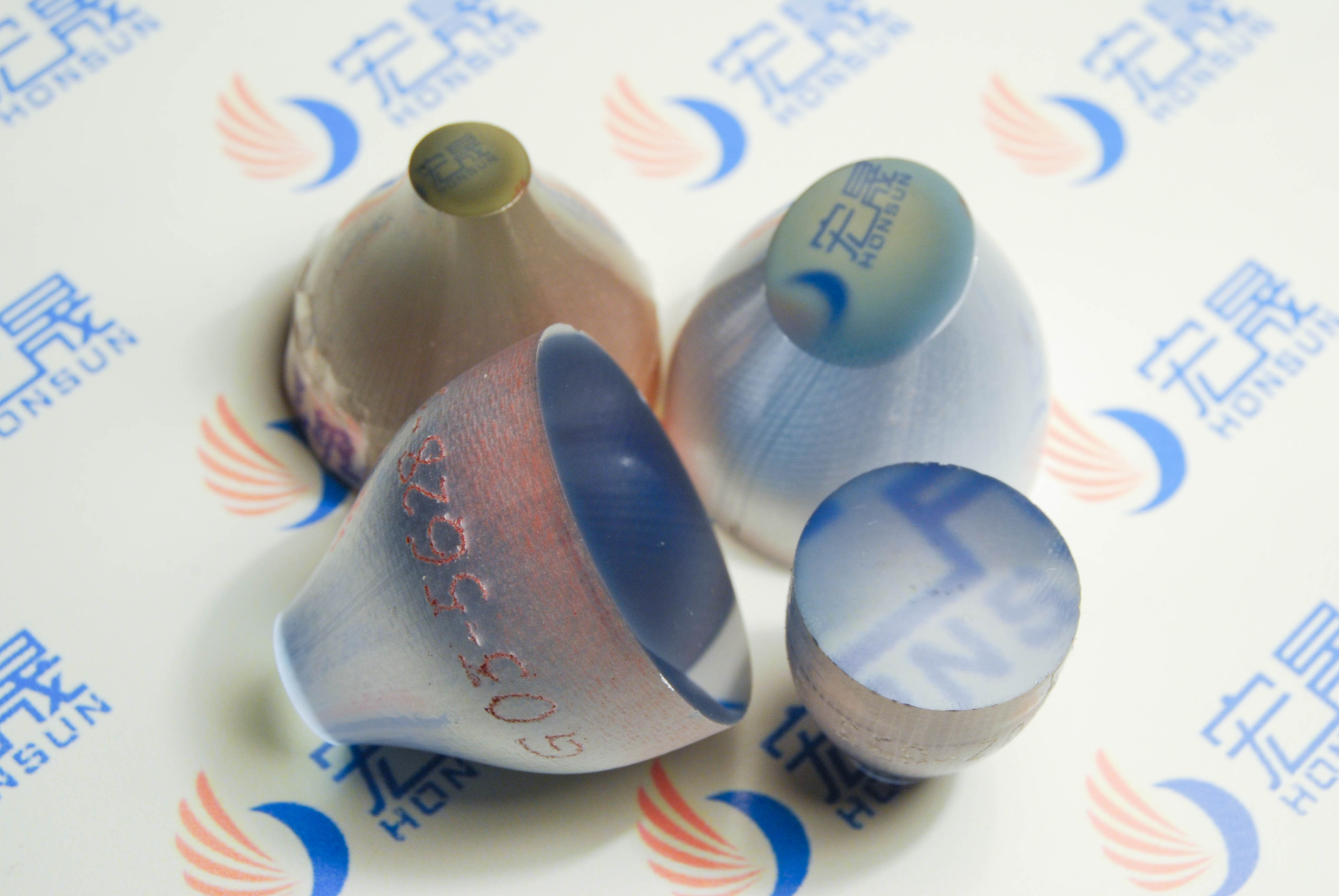

1. Glasvezelconus (FOT)
Het beeld dat tegen het ene uiteinde van de glasvezelomvormer (FOI) wordt gedrukt, wordt door miljoenen vezels omgezet in de corresponderende pixels, en de pixelinformatie wordt één voor één naar het andere uiteinde van de FOT verzonden door de totale reflectie van licht. De pixels worden vergroot of verkleind met de vezeldiameter en aan de uitgangszijde afgebeeld volgens de oorspronkelijke configuratie.
2. Werkingsprincipe
Verbeterde lichtkoppeling: het grote uiteinde van de FOT komt overeen met de uittredepupil van het optische systeem, terwijl het kleine uiteinde overeenkomt met de CMOS-sensor, waardoor energieverlies tot een minimum wordt beperkt.
Beeldvlakaanpassing: Door de taps toelopende vorm wordt het beeld zonder vervorming geschaald als de beeldgrootte van het optische systeem niet overeenkomt met de sensor. Zo wordt veldafsnijding of resolutievermindering voorkomen.
Hoge transmissie: hoogwaardige vezels (bijvoorbeeld gesmolten silicium) verminderen verstrooiing.
3. Toepassingen
Wetenschappelijke beeldvorming: het koppelen van MCP's aan CMOS in deeltjesdetectoren; astronomische focale vlakverkleining.
Medische endoscopie: geminiaturiseerde beeldvorming voor laparoscopen met taps toelopende 1–2 mm-buizen.
Industriële röntgenstraling: scintillator-naar-CMOS-koppeling bij PCB/CT-inspectie.
Dankzij taps toelopende glasvezels kunnen CMOS-camera's een hogere gevoeligheid en resolutie bereiken, waardoor hun toepassingen in geavanceerde wetenschappelijke en industriële sectoren worden uitgebreid.
Als pionier op het gebied van fiber optic taper (FOT)-technologie leveren wij end-to-end-oplossingen voor CMOS-beeldvormingssystemen:
Op maat gemaakt ontwerp: optimaliseer de tapsheid, vezeldichtheid (tot 20k pixels/inch) en MTF-prestaties op basis van uw optische specificaties.
Precisieproductie: geavanceerde productietechnologie en -processen garanderen hoogwaardige taps toelopende glasvezelkabels.
Naadloze integratie: directe bondingservice voor CMOS-sensoren met CTE-matching om reflectie en mechanische stress te minimaliseren.
