De kleine reus: glasvezels die een revolutie teweegbrengen in compacte beeldvorming

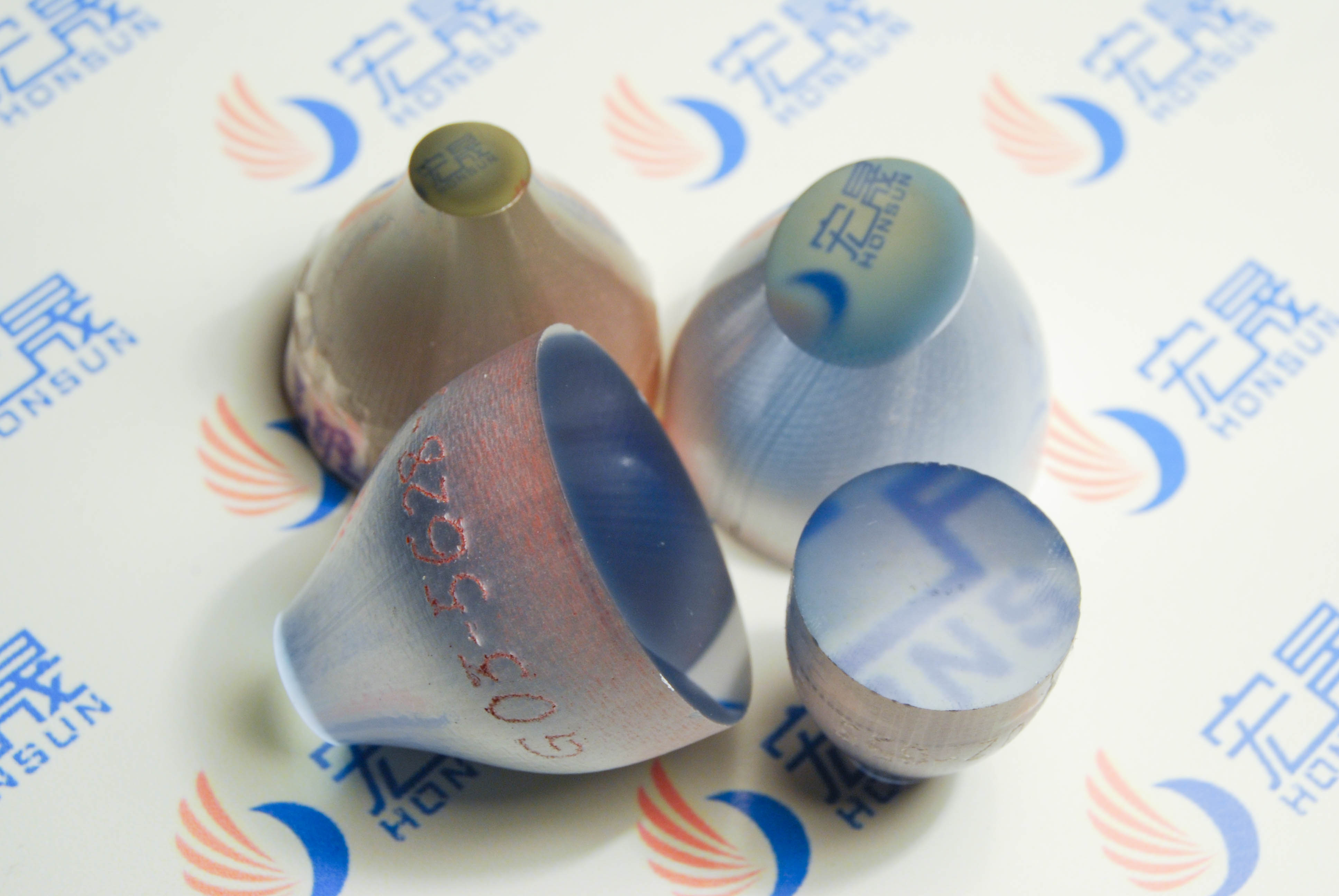

1. Glasvezel taps toelopend (VOET)
Het beeld dat tegen één uiteinde van deglasvezelomvormer (FOI) wordt door miljoenen vezels omgezet in de corresponderende pixels, en de pixelinformatie wordt één voor één naar het andere uiteinde van de FOT verzonden via de totale reflectie van licht. De pixels worden vergroot of verkleind met de vezeldiameter en aan de uitvoerzijde afgebeeld volgens de oorspronkelijke indeling.
2. Werkingsprincipe
Verbetering van de lichtkoppeling:Het grote uiteinde van de FOT komt overeen met de uittredepupil van het optische systeem, terwijl het kleine uiteinde is uitgelijnd met de CMOS-sensor, waardoor energieverlies tot een minimum wordt beperkt.
Beeldvlakaanpassing:Door de taps toelopende vorm wordt het beeld zonder vervorming geschaald als de beeldgrootte van het optische systeem niet overeenkomt met de sensor. Zo wordt veldafsnijding of resolutievermindering voorkomen.
Hoge transmissie:Hoogwaardige vezels (bijvoorbeeld gesmolten silicium) verminderen de verstrooiing.
3. Toepassingen
Wetenschappelijke beeldvorming: Koppeling van MCP's aan CMOS in deeltjesdetectoren; astronomische focale vlakverkleining.
Medische endoscopie:Geminiaturiseerde beeldvorming voor laparoscopen met 1–2mm taps toelopend.
Industriële röntgen:Scintillator-naar-CMOS-koppeling bij PCB/CT-inspectie.
Dankzij taps toelopende glasvezels kunnen CMOS-camera's een hogere gevoeligheid en resolutie bereiken, waardoor hun toepassingen in geavanceerde wetenschappelijke en industriële sectoren worden uitgebreid.
Als pionier op het gebied van fiber optic taper (FOT)-technologie leveren wij end-to-end-oplossingen voor CMOS-beeldvormingssystemen:
Op maat gemaakt ontwerp: Optimaliseer de tapsheid, vezeldichtheid (tot 20k pixels/inch) en MTF-prestaties op basis van uw optische specificaties.
Precisiefabricage:volwassen productietechnologie enHet proces garandeert een hoogwaardige taps toelopende glasvezel.
Naadloze integratie: Directe bondingservice voor CMOS-sensoren met CTE-aanpassing om reflectie en mechanische stress te minimaliseren.
